产品简介
NG-A(BTLY)型号柔性防火电缆在安装完毕后能够保证应急使用,平时也可作为耐温 125℃无卤阻燃电缆、 耐火电缆使用,因该系列电缆覆盖面广,既克服刚性防火电缆的缺陷,又发挥了柔性防火电缆的优势,并且为各重点工程提供了实用产品,使现代工程在电气线路中达到了短路不燃烧,燃烧不短路的功效;不仅在消防报警和紧急救生回路等防火性能上能够成功应用,在高密度电流及其他特殊性能要求的情况下也能得推广应用。
型号 | 规格 | 芯数 | 额定电压 |
---|---|---|---|
NG-A | 2.5~630mm² | 1~5芯 | 0.6/1kV |
BTLY | 2.5~630mm² | 1~5芯 | 0.6/1kV |
NG-A(BTLY) | 2.5~630mm² | 1~5芯 | 0.6/1kV |
补充说明:
导体规格120mm²及以上建议选用单芯电缆,以方便敷设。 可简称为NG-A或BTLY,又称NG-A(BTLY)、WDZAN-BTLY、WDZAN-BTLV、BTLV、BTLYQ、BTLVQ等。 |
型号说明示例
![](/uploads/allimg/210712/16455H095-0.png)
-
1.种类代号
耐火隔离型NG
等级A(950℃3小时)
布线系列B
-
2.导体代号
铜导体T
-
3.绝缘代号
云母绝缘省略
-
4. 金属套代号
铝金属套L
铝合金金属套LH
铜金属套T
铜合金金属套TH
-
5.护套代号
聚乙烯/聚烯烃Y
聚氯乙烯V
- ※为符合各地相关验收规范,可在型号前面加上WD-,WDZAN-,WDZN-,NH-,ZR- 等功能代号。
型号示例
例如:
隔离型(柔性)矿物绝缘电缆,额定电压0.6/1kV,4芯,标称截面120mm²,表示为:
NG-A(BTLY) 0.6/1kV 4×120
隔离型(柔性)矿物绝缘电缆,额定电压0.6/1kV,1芯,标称截面240mm²,表示为:
NG-A(BTLY) 0.6/1kV 1×240
可简称为NG-A或BTLY,又称NG-A(BTLY)、WDZAN-BTLY、WDZAN-BTLV、BTLV、BTLYQ、BTLVQ等。

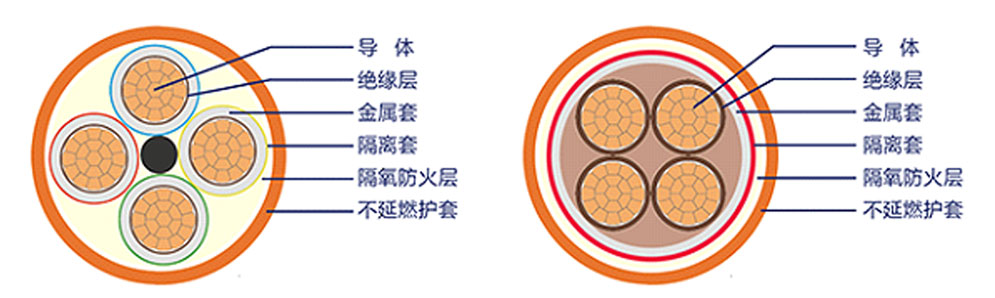

产品结构示意图
1. 导体:采用多股铜线绞合而成,具有良好的弯曲特性。
2. 绝缘层:采用矿物质绝缘材质。
3. 金属套:采用铝质软护套,经特殊工艺加工处理,具有良好的导电性能、抗机械撞击力、柔性弯曲等特性(可代替地线)。
4. 隔离套:采用交联聚乙烯防水隔离层。
5. 隔氧层:采用Mg(OH)2或Al(OH)2矿物质材料,具有耐高温、防火性能。
6. 外护层:采用低烟无毒或更好更高的塑性材质,有良好的防腐蚀特性,可根据要求选择不同标号的材料。
产品详情
①耐火标准可通过BS6387三项考核:即950℃3h火焰下不击穿,650℃30min后承受15min的水喷淋(直接浸水亦可),950℃火焰下承受15min的敲击振动而不破坏,从而在耐火性能上完全达到BTT的考核标准。
②该产品1.5~6平方规格可生产1~37芯,10~240平方规格可生产1~5芯,300~630平方可生产单芯,长度可根据用户需要,整根无接头整盘交货。
③敷设时可不必另行穿管,具有BTT同等的防水、防冲击功能。
④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。
⑤工作温度低、线损小、抗过载能力强,使用寿命长、安全性高,在有环保要求的项目中尤其适合应用。
⑥防爆(电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备,因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。)
⑦耐腐蚀(BTLY型号矿物绝缘电缆的金属套具有高耐腐蚀性,对于大多数的装置来说,它不需要采取附加的防护措施;即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方,因为电缆zui外层有塑料外护套的保护,它仍然安全。)
⑧机械性强度高(BTLY矿物绝缘电缆坚固耐用,在电缆直径变形三分之一的情况下仍可正常工作,即使经受剧烈的机械破坏,也不会损害其电性能。)
