BTTZ系列矿物绝缘电缆，国外叫Mineral Insulated Cable，国内简称矿物绝缘电缆或矿物绝缘类不燃性电缆。
它是目前唯一国际认可的矿物绝缘电缆，它采用高导电率的实心铜芯导线作导体，高度压缩的粉末状氧化镁（MgO）作绝缘，无缝铜管作护套，经特殊工艺制作而成的现代建筑布线电缆和特殊行业（冶金、化工、石油等）用电缆。
由于其用材和结构的特殊性，决定了该产品具有有机电缆（塑料电缆）所无法比拟的电气性能、机械性能、耐环境性能和环保性能。这种独特的结构使导体和绝缘材料的熔点分别为1083°C和2800°C。这使电缆在火灾条件下，设备同时能够继续在超过1000℃的温度下仍然安全地负载运行。
| 型号 | 规格 | 芯数 | 额定电压 |
|---|---|---|---|
| BTTZ | 1.0~400mm² | 1,2,3,4,7,12,19芯 | 750V |
| BTTVZ | 1.0~400mm² | 1,2,3,4,7,12,19芯 | 750V |
| WD-BTTYZ | 1.0~400mm² | 1,2,3,4,7,12,19芯 | 750V |
| BTTQ | 1.0~4mm² | 1,2,3,4,7芯 | 500V |
| BTTVQ | 1.0~4mm² | 1,2,3,4,7芯 | 500V |
| WD-BTTYQ | 1.0~4mm² | 1,2,3,4,7芯 | 500V |
|
补充说明：
导体规格35mm²及以上须选用单芯电缆，以方便敷设。 铜护套可作为接地PE线使用，如设计为5芯，实际选用4芯即可。 |
|||

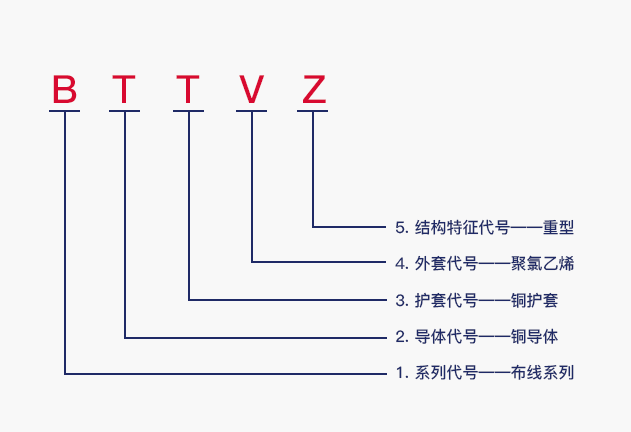

型号说明示例
-
1.系列代号
布线用矿物绝缘电缆B
-
2.导体代号
铜导体T
-
3.护套代号
铜护套T
铝合金护套TH
-
4. 外套代号
聚氯乙烯外套V
聚烯烃外套Y
-
5.结构特征代号
轻型Q
重型Z
- ※为符合各地相关验收规范，可在型号前面加上WD-，WDZAN-，WDZN-，NH-，ZR- 等功能代号。
型号示例
例如：
轻型铜芯铜护套矿物绝缘电缆，额定电压500V，3芯，标称截面1.5mm²，表示为：
BTTQ-500 3×1.5
重型铜芯铜护套矿物绝缘电缆，额定电压750V，4芯，标称截面25mm²，表示为：
BTTZ-750 4×25
重型铜芯铜护套矿物绝缘聚氯乙烯外套电缆，额定电压750V，5芯，标称截面35mm²，由于标准内多芯电缆zui大仅生产至4×25mm²，故需拆成单芯1×35mm²供货，表示为：
BTTVZ-750 5×(1×35)
重型铜芯铜护套矿物绝缘无卤低烟外套电缆，额定电压750V，1芯，标称截面120mm²，表示为：
WD-BTTYZ-750 1×120

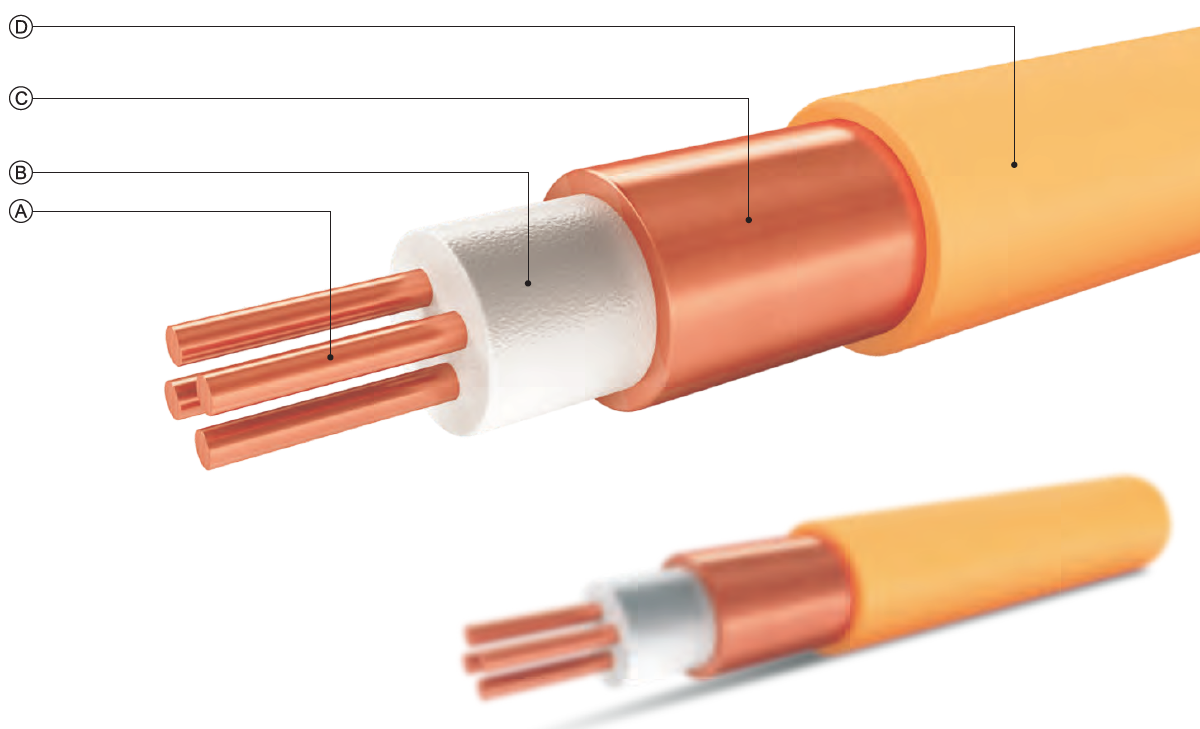

产品结构示意图
A：实心铜导体
B：矿物绝缘材料（氧化镁）
C：铜护套
D：低烟无卤聚烯烃外护套（可选）
产品详情
结构
导体：第一种实心铜导体
绝缘：氧化镁
护套：普通退火铜
标准
GB/T 13033.1-2007
BS EN60702 Part 1
BS 5839-1 Enhanced (26.2e)
BS 8434-2, BS 6387 C, W and Z
BS 8491, BS EN 50200-PH 30/60/120 BS 5266, BS 8519 Cat 1 and 2
特性
额定电压：750V
工作温度：-10°C to 250°C
zui小弯曲半径：6倍电缆直径
护套颜色：裸铜/橙色/黑色

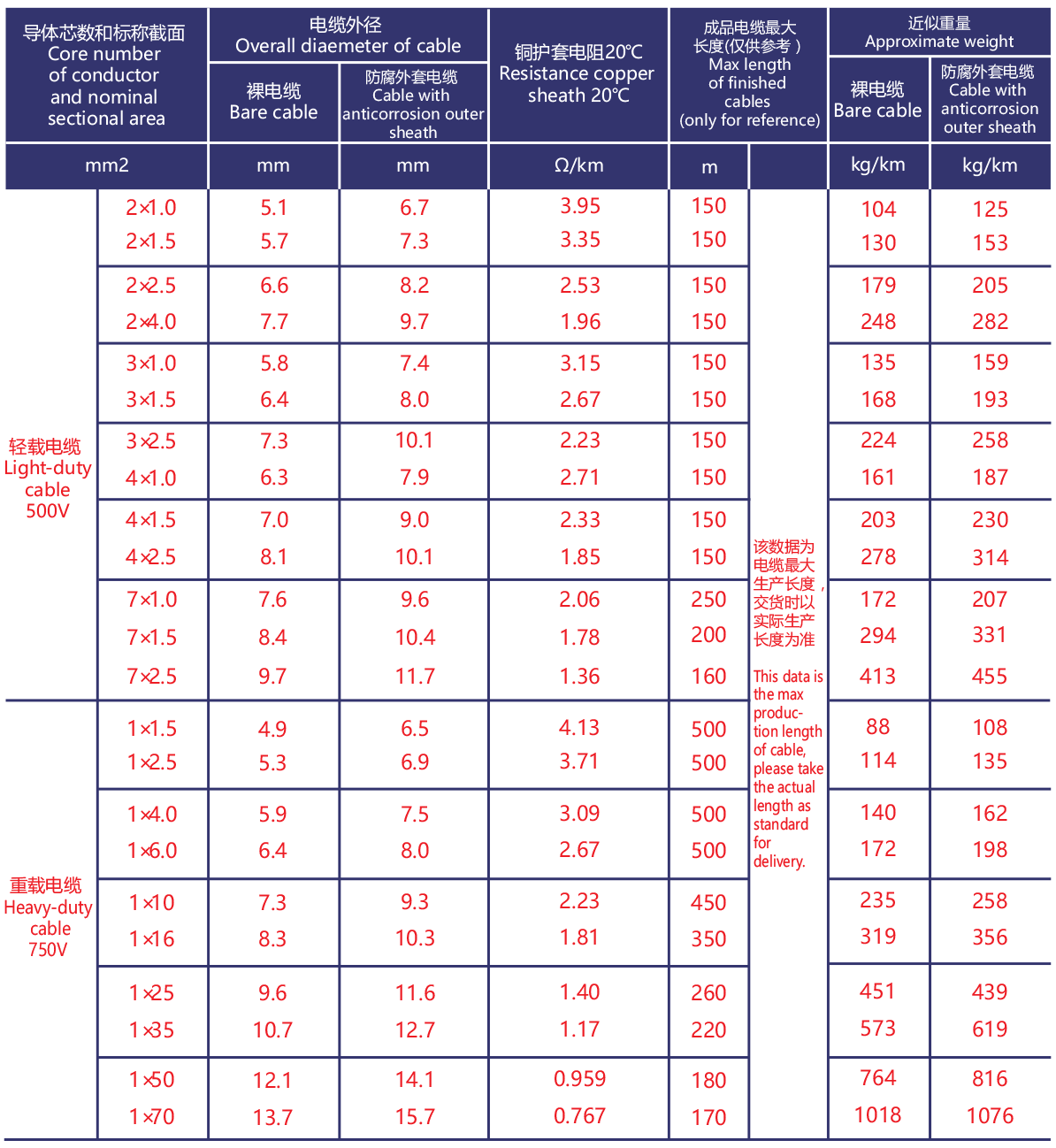

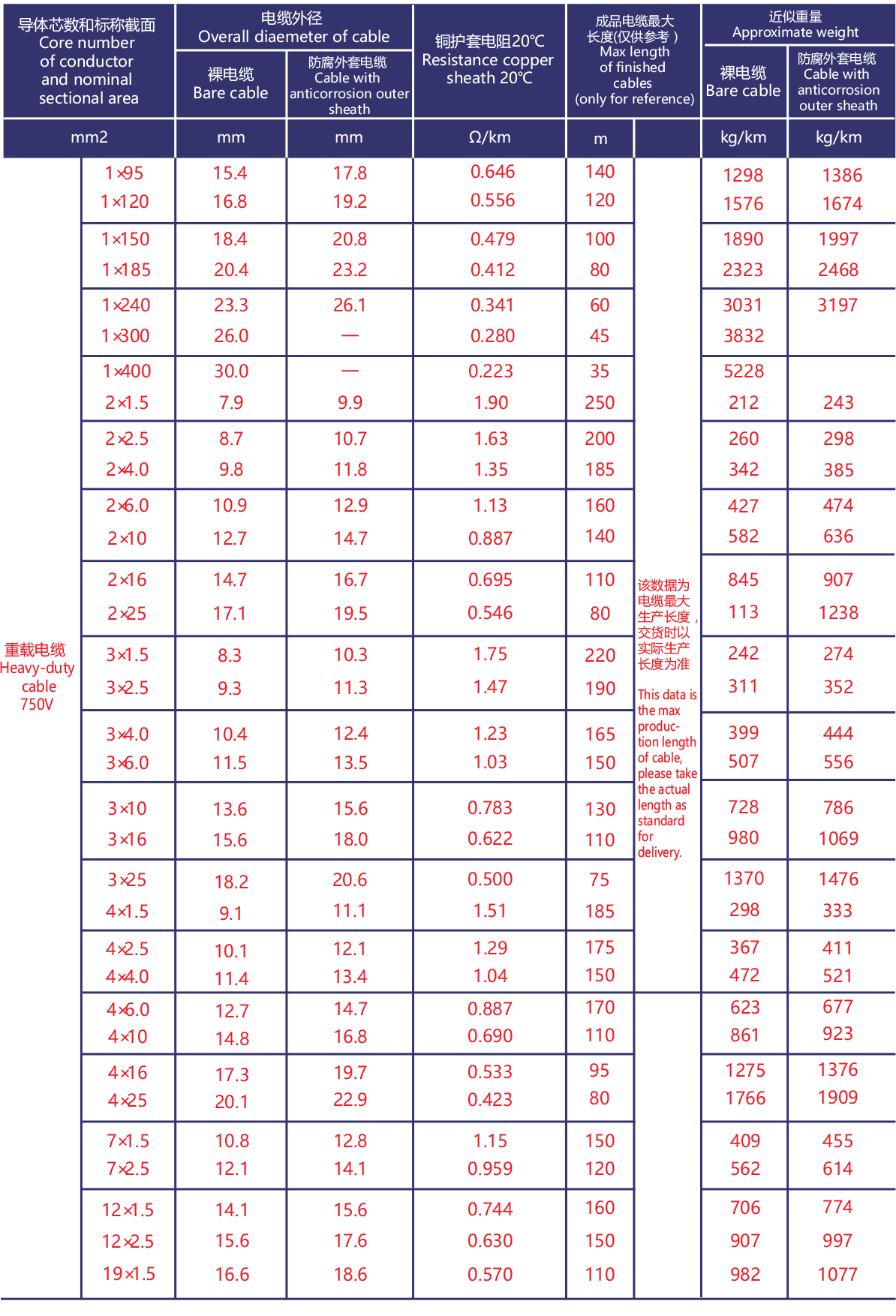

参数：500V及750V铜芯矿物绝缘电缆主要工程数据
