BTTRZ与BBTRZ矿物绝缘电缆型号的区别

发布时间:2021-07-15 16:11:46人气:

矿物绝缘电缆BBTRZ与BTTRZ,由于两种型号只有一字之差,加上都是没有对应国家标准对应型号的新型产品,使用者初次接触常常无法分辨出他们的区别。那么他们究竟有何不同呢?下面胜宇电缆就来好好聊一聊两者的区别。

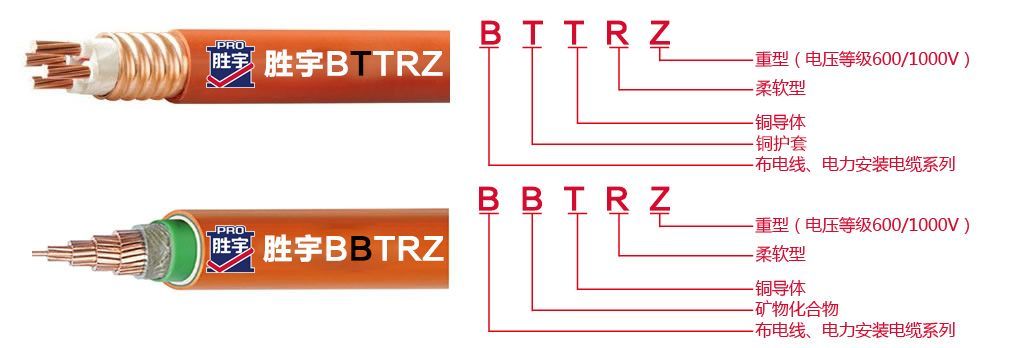

BTTRZ和BBTRZ型号的字母解释

BTTRZ的由来

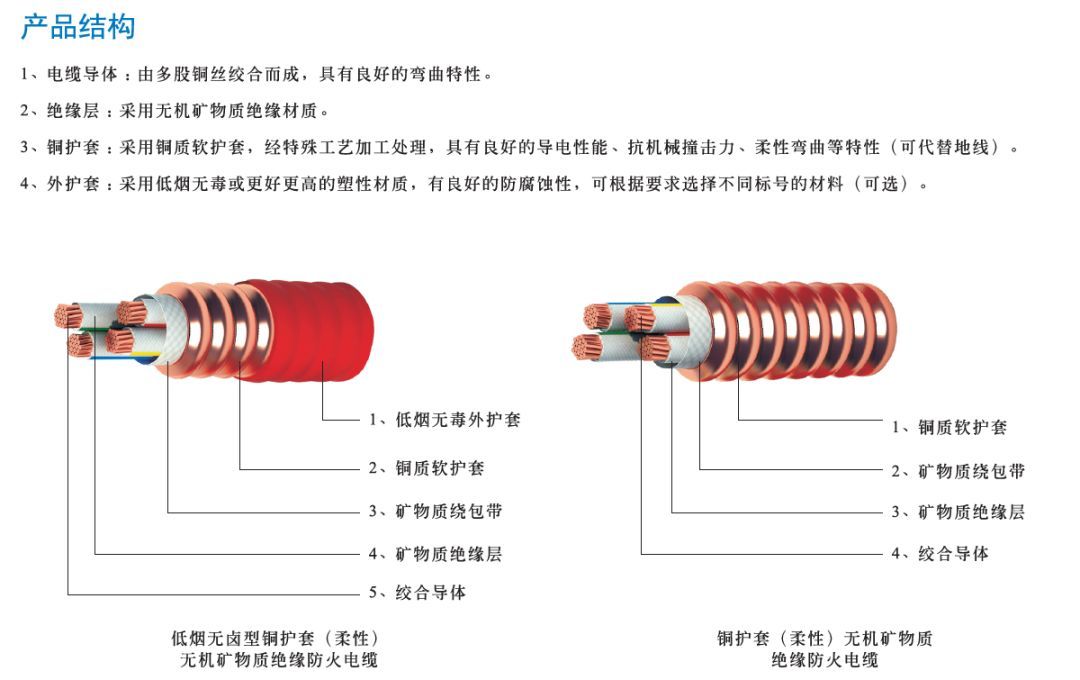

BTTRZ系列产品结构

zui早初,我国的矿物绝缘电缆只有同步国际标准的BTTZ系列铜护套氧化镁矿物绝缘电缆,该系列电缆在同一金属护套内,由一根或数根导体经紧压成形的氧化镁粉末矿物绝缘密实组成,由于该产品采用1类实心铜杆做为导体,导致电缆柔软性比我们常用的塑料电力电缆更硬一些,故被人们冠名“刚性”矿物绝缘电缆。

正是由于BTTZ的“刚性”,我国首创出建筑领域应用的铜护套轧纹云母带矿物绝缘结构电缆,由于其沿用塑料电力电缆的2类绞合导体,导体具有超过BTTZ的“柔软性”,制造商们为了创造销售亮点,便为其美名“柔性”矿物绝缘电缆将其与“刚性”矿物绝缘电缆区分开来。

有了中文的区别,那型号就更好理解了,中国电缆型号的命名习惯中,软芯导体一直以“软”字的拼音首字母“R”来表示。所以,BTTRZ实际上就是在BTTZ的基础上,加了一个我们习惯使用的R字,代表了“柔性”矿物绝缘电缆。

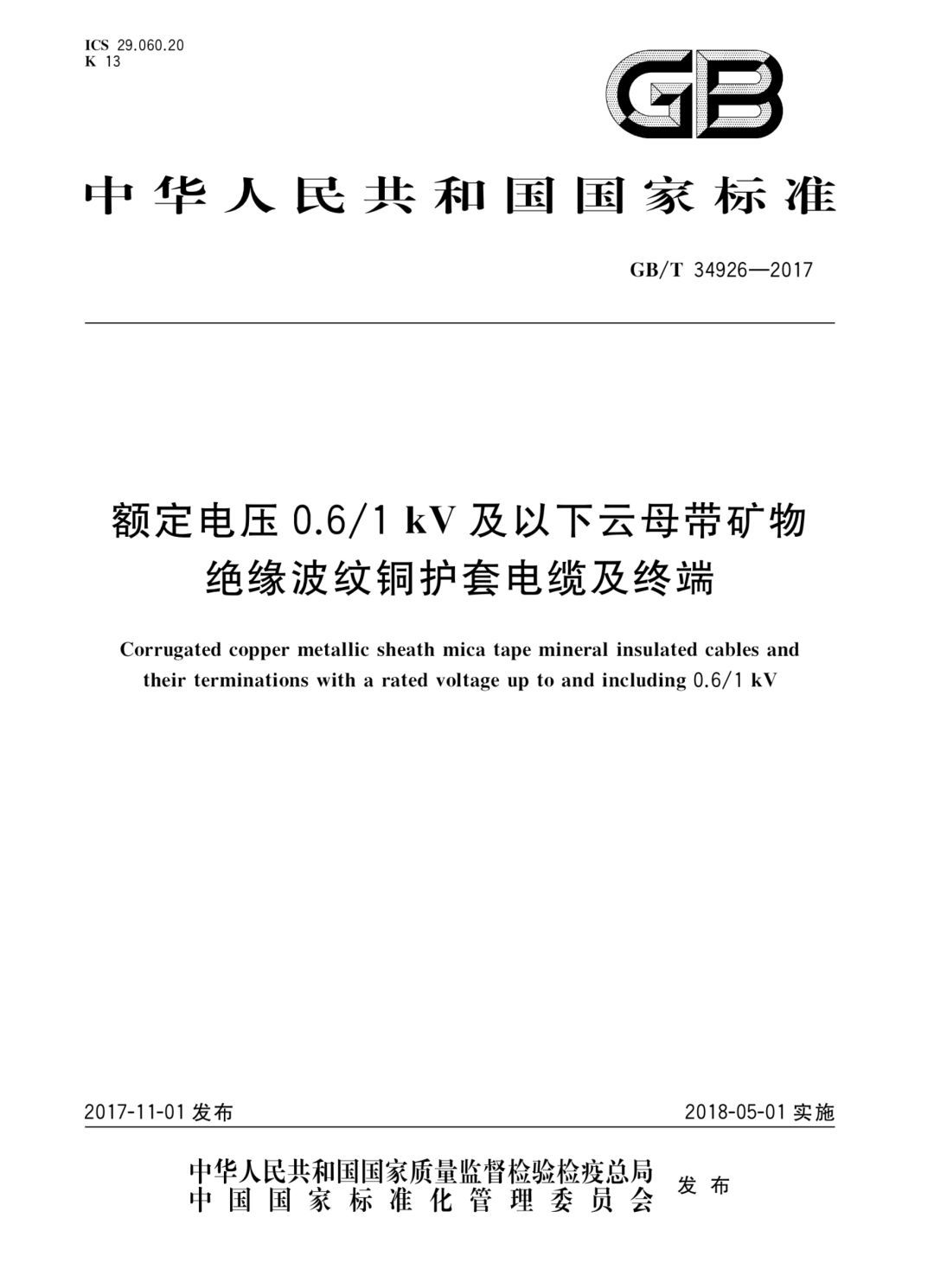

后来,中华人民共和国住房和城乡建设部于2011年发布了中华人民共和国建筑工业行业标准JG/T 313-2011《额定电压750V及以下金属护套无机矿物绝缘电缆及终端》(2014年更新为0.6/1kV),该结构产品被确定命名为YTTW。有点尴尬的是,在YTTW使用过程中,人们发现严重不符合我们的一贯命名方式,很多人始终无法接受,我们的R呢?在中国,柔性一定得带R才显得合情合理对不对?带着人民群众一连串的呼唤,国家标准化委员会终于发布了GB/T 34926-2017《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》,该标准重新将柔性铜芯轧纹铜护套云母带矿物绝缘结构电缆命名为RTTZ,同时也进一步优化了诸多细节。至此,该系列矿物绝缘电缆有了国家标准的支撑,已经处在蓬勃发展的状态,经过这十几年的市场考验,相信在愈发成熟的应用中会占有一席之地。

所以,BTTRZ是YTTW的爸爸,是RTTZ的爷爷,属于同一根系。

BBTRZ的由来

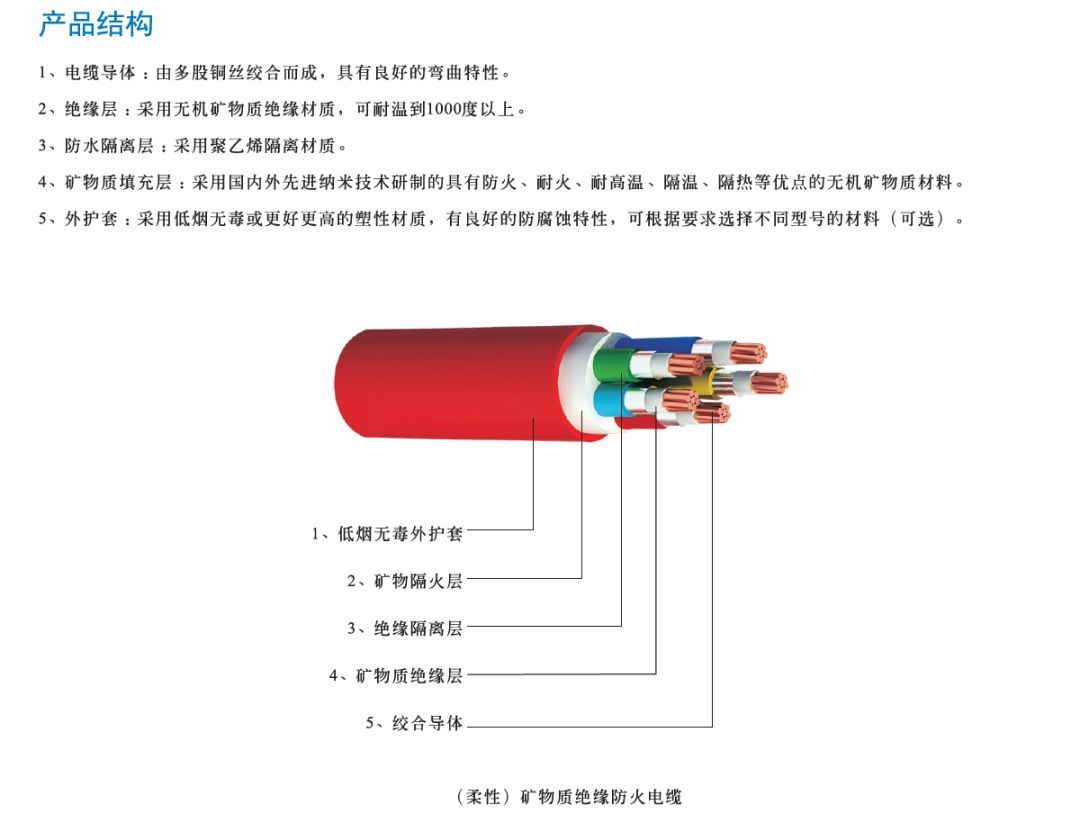

BBTRZ系列产品结构

相比铜护套矿物绝缘电缆的应用,在早期的中国建筑领域还是大面积使用低烟无卤塑料电缆的年代,性价比才是王道啊,铜护套实在占据了太高的成本,而且早期的制造以及施工工艺都不成熟,常常导致氧弧焊工艺的轧纹铜护套开裂。于是采用氢氧化镁矿物质作为隔离层的防火电缆超高的性价比,便显得更加亲民了,既能跟普通电缆一样施工,貌似又能符合防火电气设计的需求,还不怕有铜护套开裂。于是全国各地开始大面积地推广开来,甚至超过了他表哥BTTRZ。但凡是个英雄,那咱就得有个名字,老表BTTRZ因为和BTTZ一样有铜护套的贵族血统,那没有铜护套咋整?干脆就把T改成B吧,B就代表矿物质,顺口还带押韵,同样高大上。BBTRZ就这样跟后起之秀一样,有了高大上的名字且获得了市场的高度认可,遍地开花。

相比RTTZ,BBTRZ虽同样能够通过BS 6387的严格的C、W、Z测试,拥有比普通电力电缆更好的耐火性能。但是其真正使用的绝缘仍然是聚乙烯塑料,其可燃性的本质注定了被市场淘汰的坎坷命运。14年发布的GB 50016-2014《建筑设计防火规范》将矿物绝缘类不燃性电缆定义为“由铜芯、矿物质绝缘材料、铜等金属护套组成,除具有良好的导电性能、机械物理性能、耐火性能外,还具有良好的不燃性。”,由于BBTRZ不具备金属护套,至此功成身退逐步退出中国建筑消防线路的市场。

虽说BBTRZ已经不能满足《建筑设计防火规范》要求,但是其高性价比的防火性能,笔者认为其仍然值得在其他应用领域继续推广开来。

中国的矿物绝缘电缆建筑业应用发展史仍有很长的路要走,柔性矿物绝缘电缆也仅仅拥有十多年的应用历史,柔性能否真正取代刚性,仍然需要更多时间和应用的考验,任重而道远。

※上文中表述或有争议和不妥,仅为让读者更好更简单理解两型号的差别,欢迎指出不足。
